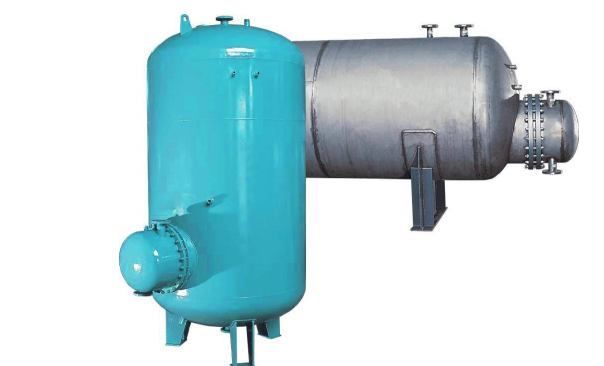

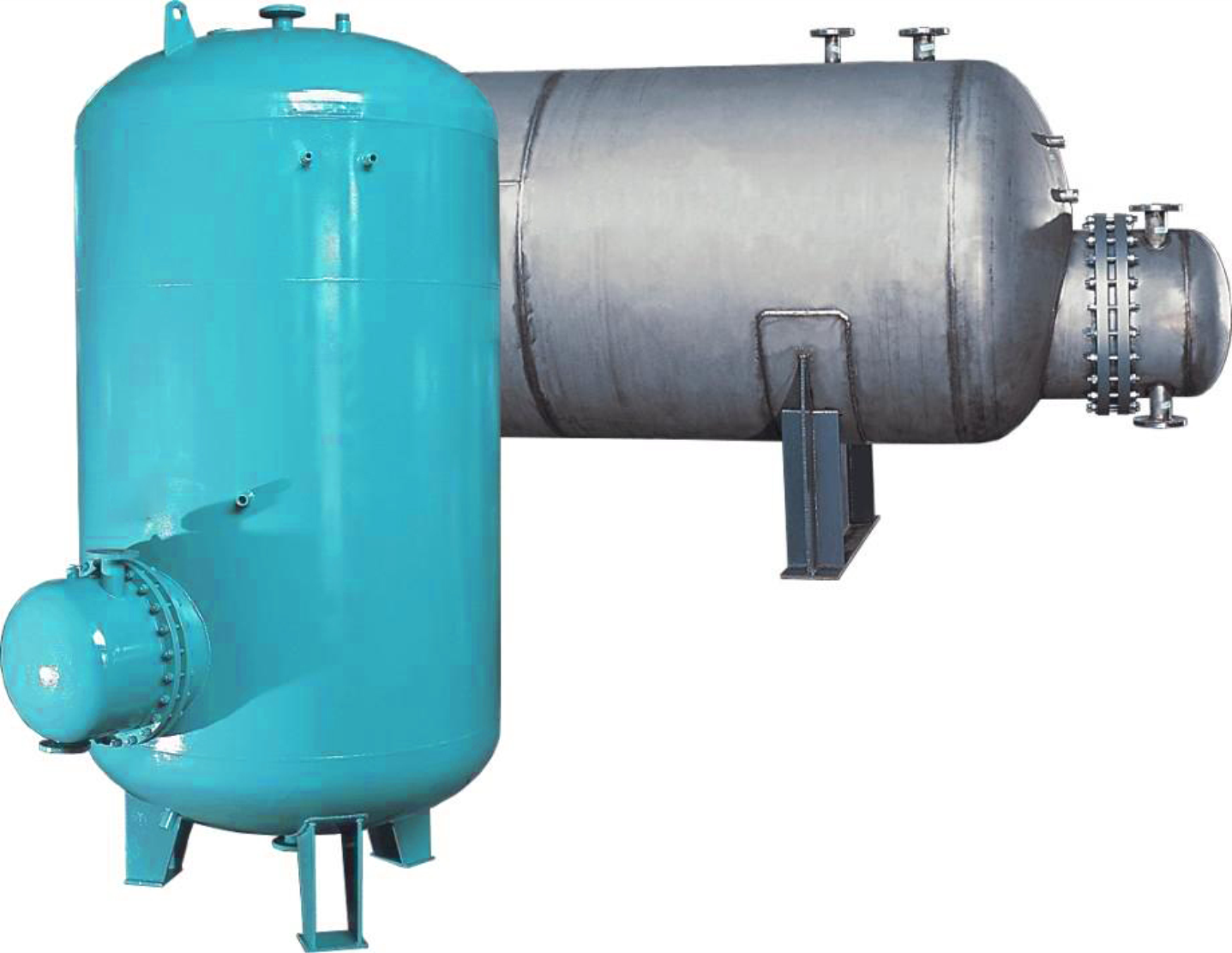

容積式浮動盤管換熱器

Positive Displacement Floating Coil Heat Exchanger

廣泛的應用

浮動盤管換熱器適用于一般工業民用建筑的熱水供應系統。熱媒為蒸汽或高溫水，加熱排管工作壓力為≤0.6MP,殼體工作壓力為0.6MPa,出口熱水溫度不高于75℃，能提高熱媒與被加熱水的流速，使熱煤與被加熱水的換熱由層流換熱轉變?yōu)樗亓鲹Q熱。充分利用罐體內初次加熱時冷、熱水的密度差，使其形成自然循環，將罐體底部的冷水加熱。

功能

1、熱煤和被加熱水流速得到了較大提高，傳熱系數K得到了大幅度的提高；

2、換熱充分。汽一水換熱時能將凝結水的出水溫度降至約50℃簡化了換熱系統，可以更加有效的節能；

3、冷水區小，容積利用率高；

4、罐體占地面積小，抽出管束所需空間小，而且只需單方向抽管，減少了維修空間，節省投資；

5、保持了容積式換熱器貯水量大，被加熱水側壓頭損失小（≤0.003MPa)的點，有利于系統冷卻水壓力平衡。

規格型號

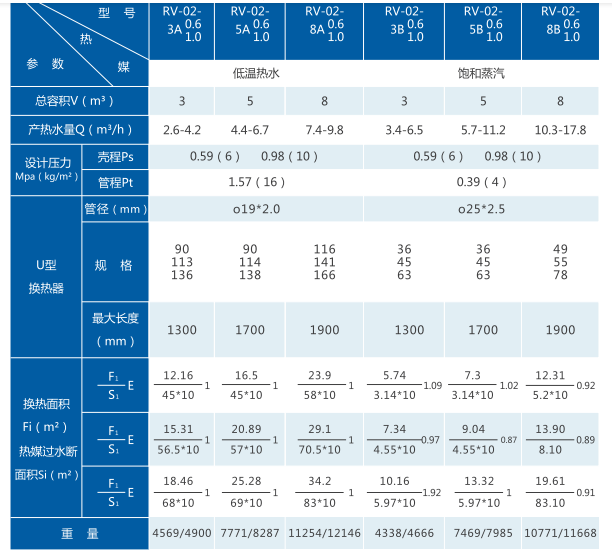

主要參數表

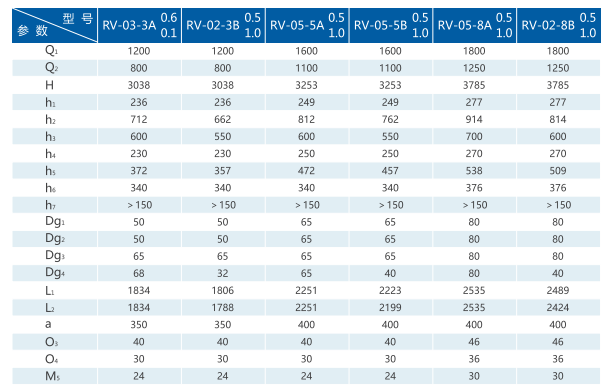

結構尺寸

選用注意事項

1、本系列熱交換器適用于一般工業及民用建筑的熱水供應系統，熱媒既可單為蒸汽或高溫、低溫?zé)崴?，亦可交替使用蒸汽或高、低溫?zé)崴?，設計選用時請注明熱媒品種。

2、本系列熱交換器的支座按標準選用，三個支座中，一個固定支座，兩個為活動支座?；顒?dòng)支座的地腳螺栓采用雙螺母，第一個螺母在加一小墊片擰緊后倒退一圈，然后用第二個螺母鎖緊，以便支座能在基礎上自由滑動。

3、在使用中，應根據被加熱水水質與使用情況定期清理水垢，當被加熱水硬度較高時，宜采用適宜的軟化措施。

4、本系列熱交換器的接管法蘭均為平焊法蘭。

5、為確保供水水質，應適當開啟罐底排污閥進行排污。

容積式浮動盤管換熱器的選用主要根據用的流量，表中水流量的是連續供水時的工況，當間斷供水時，可適當減小換熱器的型號。也可根據用戶的工況和要求，在某種型號罐體的基礎上適當加大或減小盤管的換熱面積。罐殼體的承壓壓力一般為1.0MP,也可根據用戶的工況和要求，提高罐體的壓力等級。

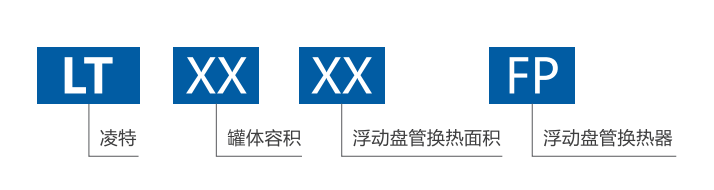

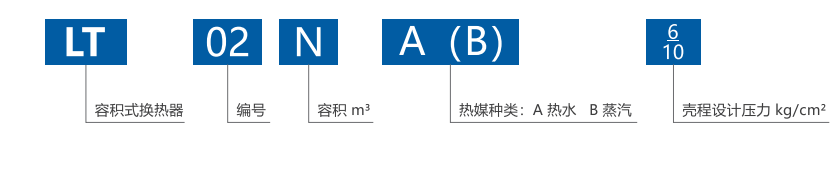

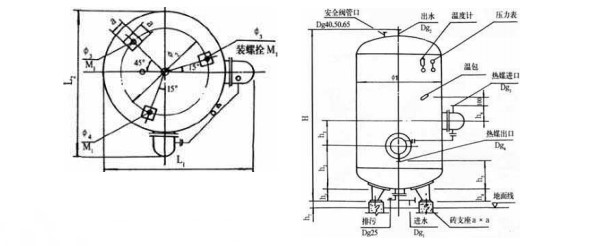

型號表示方法，外形結構圖

容積式浮動盤管換熱器的選用主要根據用的流量，表中水流量的是連續供水時的工況，當間斷供水時，可適當減小換熱器的型號。也可根據用戶的工況和要求，在某種型號罐體的基礎上適當加大或減小盤管的換熱面積。罐殼體的承壓壓力一般為1.0MP,也可根據用戶的工況和要求，提高罐體的壓力等級。

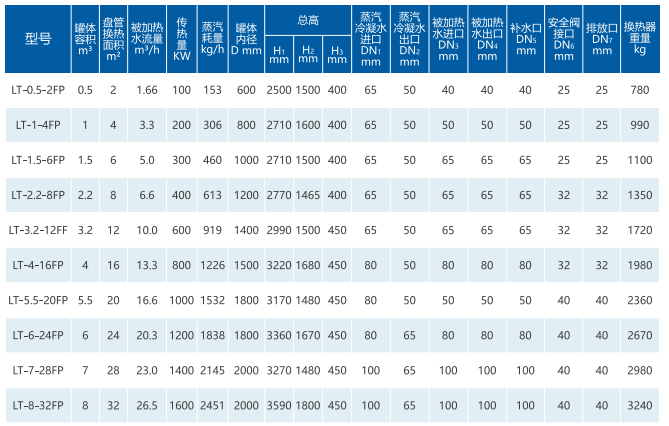

浮動盤管換熱器的參數表

安裝使用

1、容積式浮動盤管換熱器在其安全閥門要安裝安全閥，安全閥的開啟壓力可調至0.8-1.0MPa。

2、若采用溫度自動控制裝置，用戶可自行選用安裝自動式溫度控制閥或電動調節閥，該閥安裝在蒸汽進口上，溫度傳感器安裝在被加熱水的出口處，當出水溫度超出預定的控制溫度是溫控閥自動減小閥門的于度，減小蒸汽的進入量。

3、蒸汽冷凝水出口不要加疏水器，讓冷凝水順利排出，以免換熱盤管內積水，影響換熱。

4、停用時要將內部水排凈。
