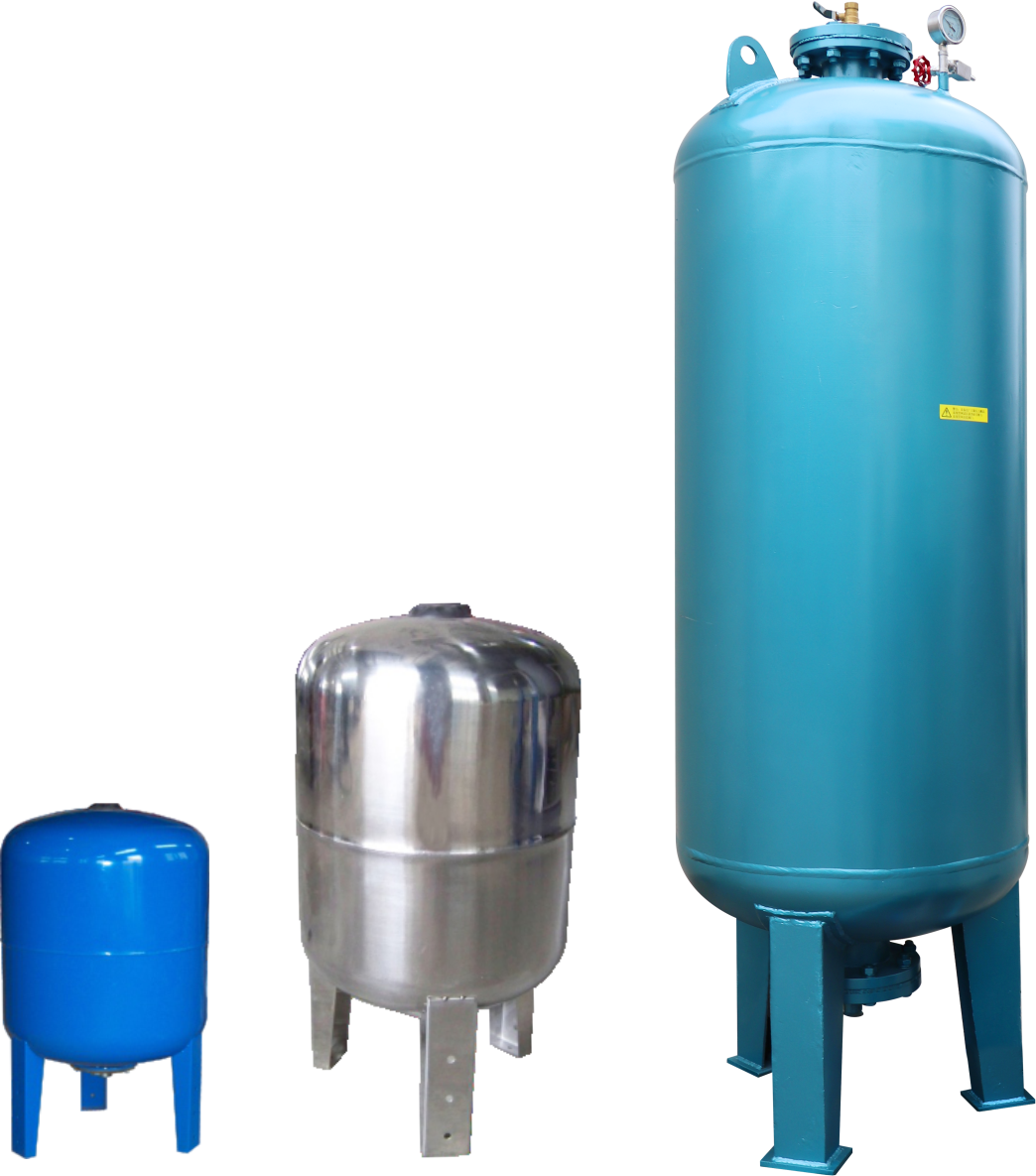

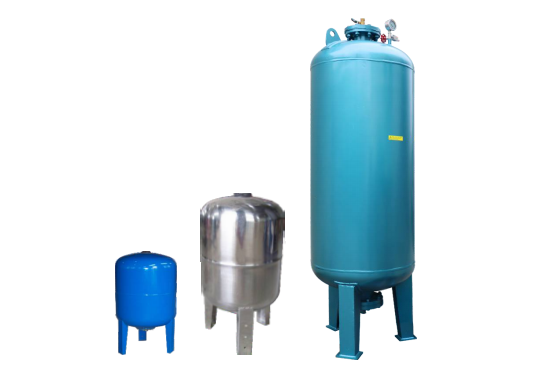

囊式定壓膨脹罐

Bladder Type Constant Pressure Expansion Tank

廣泛的應用

在諸多賓館、商場、廠房和現代化辦公大樓中，廣泛采用水或乙二醇溶液做為傳熱介質的中央空調系統。營造溫暖舒適的工作環境，LT-PZ系列囊式定壓壺脹罐，用于系統壓力調節，避免壓力變化對系統的影響。

特點

1、自動穩壓補水，調節系統壓力。

2、防止水錘噪音污染，綠色環保。

3、安裝位置靈活，操作維護方便。

4、氣水完全隔離，防止氣體污染。

應用范圍

1、工業與民用建筑的生產、生活及消防的給水系統。

2、熱水采暖系統、冰水制冷系統、地板采暖系統

3、作為高層建筑給水系統中水錘及噪音消除設備。

4、流動作業等臨時供水設備。

功能

1、穩定系統壓力，減緩因系統水溫度變化或水滴泄漏造成的壓力波動

2、容納部分膨脹水量，當系統水溫度升高體積增大時，膨脹水進入定壓罐。

3、補水功能，當系統壓力低時向系統補充水，與水泵配套使用可減少泵的啟動次數，延長使用壽命。

工作原理

囊式定壓膨脹罐主要由罐體，雙頭膠囊，排氣閥，壓力表，充氣口，進出水口等組成。雙頭膠囊和罐體中間形成有密封的氣體層。雙頭膠囊內為水室，膠囊外為氣室。膠囊將氣與水完全隔離。當系統內溫度升高水體積膨脹壓力增大超過氣室壓力時，膨脹水被壓入膨脹罐，隨著膨脹水的不斷增多，氣體體積被壓縮，壓力增大，直到系統平衡為止。當系統溫度降低，水體積減少，或有泄漏時，膨脹罐內氣體壓力大于系統壓力，膨脹罐內水被壓回系統，對系統起到補水作用。

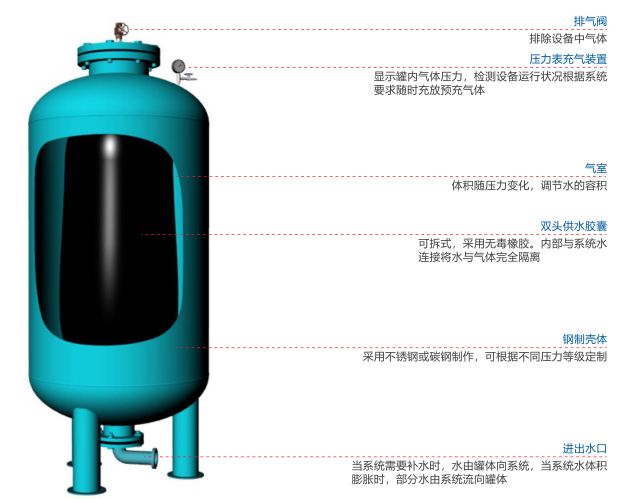

囊式定壓膨脹罐結構圖

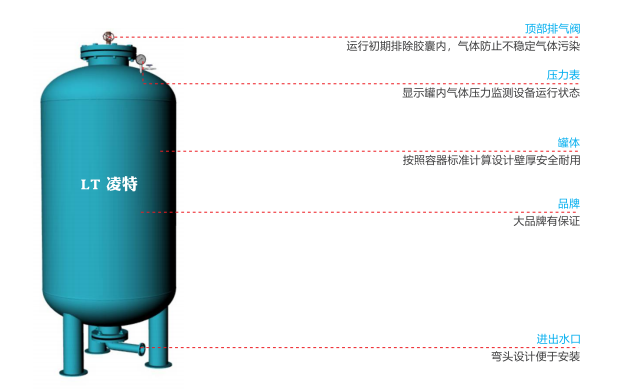

凌特定壓罐的特點

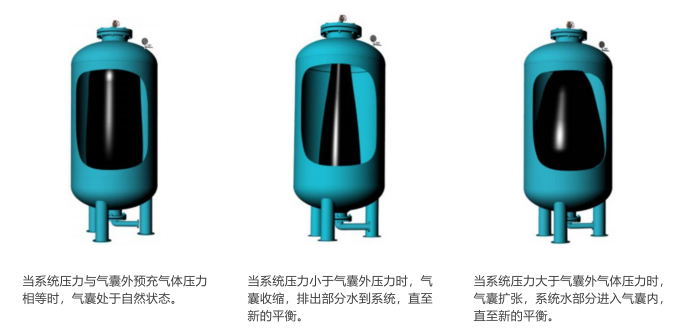

工作過程示意圖

型號規格表

說明：

1、表內為常用規格，凌特可以根據具體使用要求，設計制作其它規格產品。

2、可調容積與系統設計的壓力也有關系，表中參數為常規估算值。

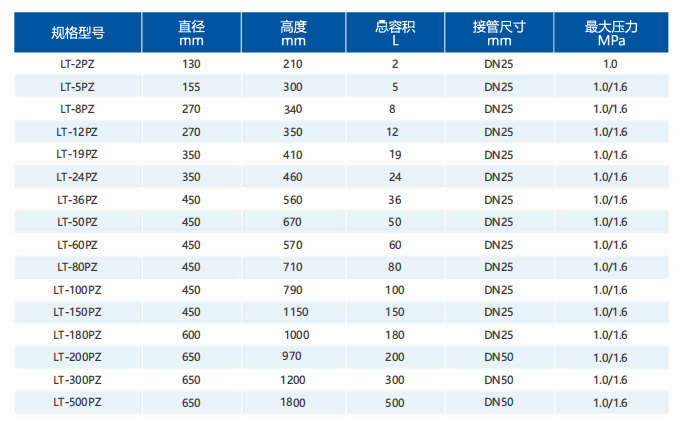

小型定壓罐型號規格表

膨脹定壓罐的計算選型

1、膨脹容積的計算

Vp=m/p1-m/p2

式中

Vp:系統產生的膨脹的膨脹量

m:系統的容水量，系統管路及設備所容納水量之和

p1:高溫時的水的密度(kg/m3)

p2:低溫時的水的密度(kg/m3)

對夏季制冷，冬季采暖的系統，正常時候，p1可取采暖設計的供水溫度時的密度，P可取采暖設計的回水溫度時的密度。對單夏季制冷的系統，正常時候，p1可取設計的回水溫度時的密度，P2可取設計的供水溫度時的密度。

系統容水量可按下表估算（單位冰g建筑面積）:

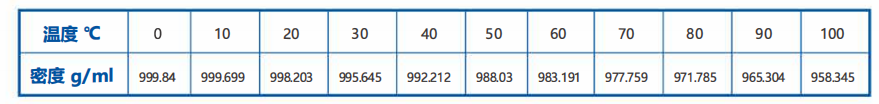

水在不同溫度下的密度表

2、膨脹罐所需最小總?cè)莘e的計算

V=Vp/(1-a)

式中

V:膨張罐的總?cè)莘e(m3)

Vp:計算的膨張容積(m3)

α：膨脹罐的工作壓力比；在一般情況下宜采用0.65~0.85

阝：膨脹罐的容積系數，囊式膨脹罐宜為1.05

其中：

c=(P1+0.1)/(P2+0.1)

P1:補水泵啟動壓力(MPa)

P2:補水泵停止壓力(MPa)

安裝注意事項

1、安裝設備的房間應有良好的通風，且室內溫度不低于5℃，不高于40°℃。安裝在有凍結危險的室外時，應考慮防風雨、防凍等措施。

2、設備與墻面或其它設備之間應留有不小于0.7的間距。

3、設備安裝后應進行水壓強度試驗和嚴密性試驗，按工程設計要求及有關規定執行。

4、氣壓罐水壓強度試驗和嚴密性試驗合格后應按工程設計要求進行調試。完成調試工作后，確保充氣嘴部不漏氣。

5、設備調試合格，投入運行后，可不設專人值班，但需要定期巡檢。

設備維護

1、每隔一個季度，斷開定壓罐與系統的連接，打開罐體下部泄水閥，排掉定壓罐內的水內的水，觀察定壓罐上壓力與調試后壓力是否一致，如果壓力降低，說明是罐體泄漏或者膠囊泄漏，請檢查罐體及膠囊，看是否需要更換膠囊。

2、冬季注意防凍，避免設備損壞。
