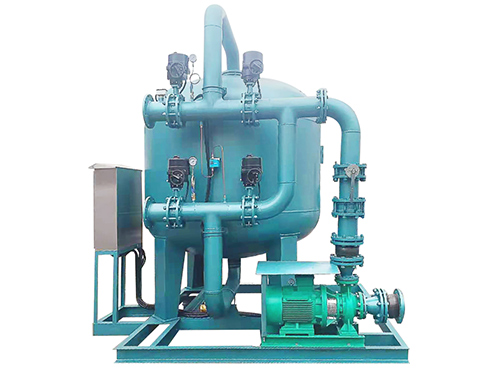

砂石過濾器

PP Melt Blown Filter Cartridge

廣泛的應用

砂石過濾器是介質過濾器之一，其砂床是三維過濾，具有較強的截獲污物的能力，是農業微灌，泳池，工業循環等系統中用來清除水中污物的理想設備。

用砂石過濾器處理水中有機雜質和無機雜質最為有效，這種過濾器濾出和存留雜質的能力很強，并可不間斷供水。只要水中有機物含量超過10mg/L時，無論無機物含量有多少，均應選用砂石過濾器。

功能

濾除水中雜質，尤其對有機物，懸浮物，藻類，細菌，微生物等有較好的去除作用。濾除水中無機顆粒，粘泥等。

適于處理有機物含量超過10g/L的河水、水庫水、渠道水、湖水，或市政循環水等含有大量懸浮污物的管道水或地溝水，通常作為初級過濾器使用。

產品特點與應用范圍

性能特點：

1、過濾徹底，有效攔截細小有機物顆粒，過濾效率高：

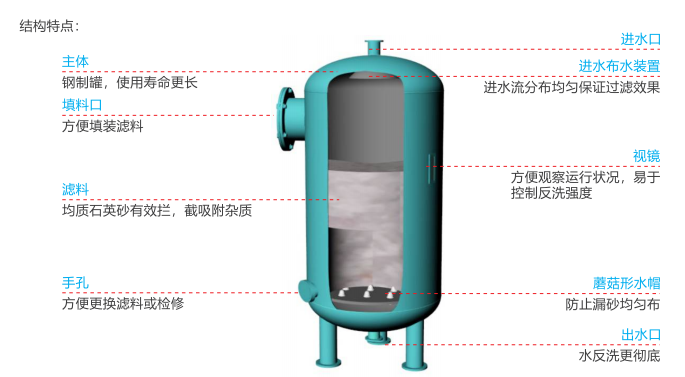

2、罐體采用鋼制結構，使用壽命長：

3、占地面積少、安裝快、投資省、操作維修方便：

4、罐體并聯使用，反沖洗方便：

5、可更換濾料，使過濾器始終達到最佳運行狀態：

6、運行成本低：

7、產品可多臺并聯使用，可實現反沖洗時供水不間斷。

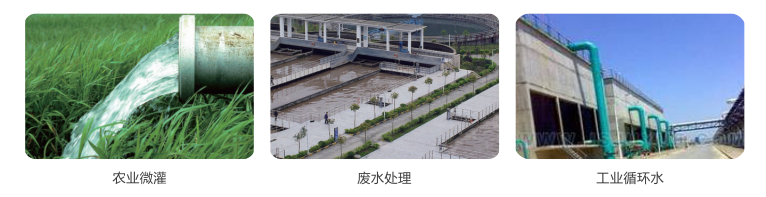

應用范圍：

1、農業灌溉系統中，處理湖水，河水等，作為灌溉系統水預處理設備；

2、泳池系統中，去除水中雜質，凈化水質：

3、工業循環系統中，去除水中滋生的細菌：藻類，以及其他無機雜質顆粒等。

設備技術參數

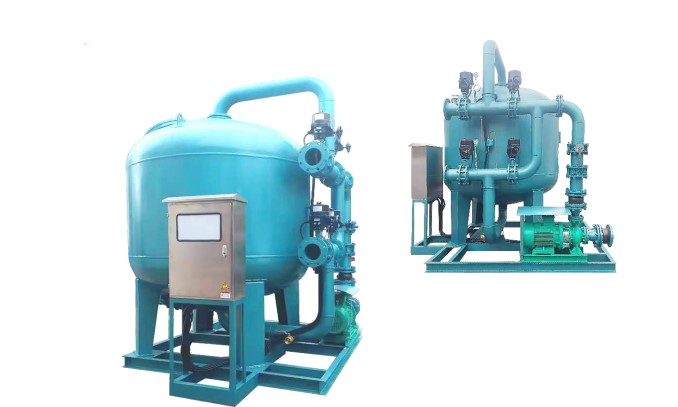

全自動旁濾機組

1、本機組作為循環水或直流水系統的過濾或預處理裝置，其主要作用是去除水中的懸浮物、顆粒物，降低水的濁度，凈化水質。

2、機組的組成部分：增壓水泵、過濾器、自動控制箱、電動閥組，10-24目精制石英砂濾料。

3、機組的運行需人工啟動或停止，機組在運行狀態時的反沖洗為自動進行，具體由壓差控制。

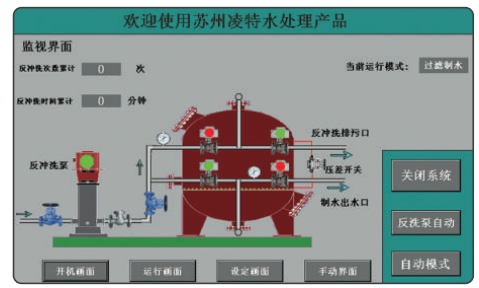

4、機組電器采用進口PLC控制，根據需要可以實現遠程控制。

5、本機組可選配水質監測儀表，自動控制循環水的濃縮倍數。

6、對濁度高的水的過濾，可選配絮凝加藥裝置。

常見故障與解決辦法

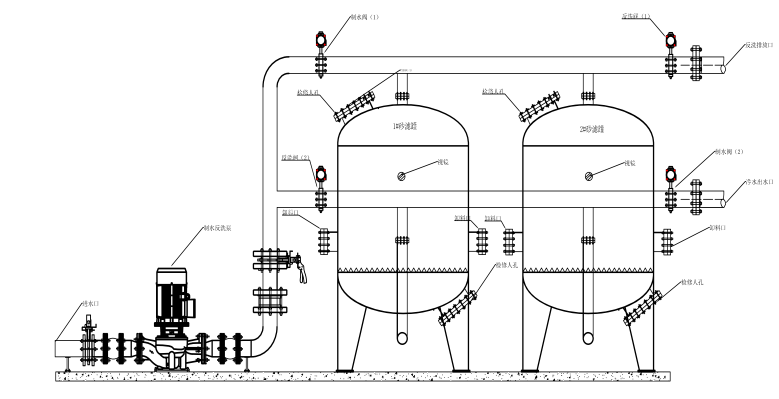

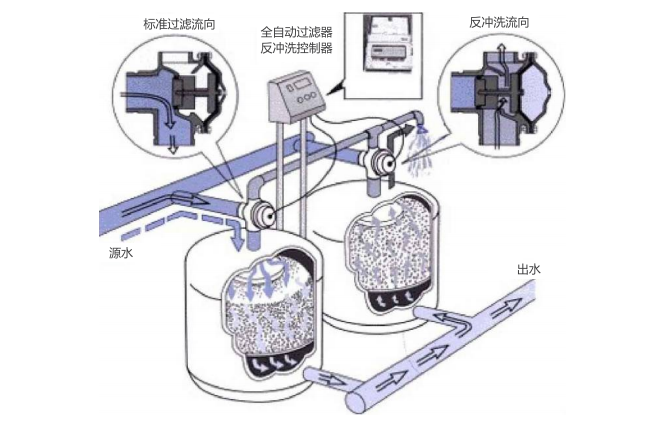

流程示意圖

工作過程與概述

凌特砂石過濾器運行穩定，但操作不當時，可能導致部分零件損壞，為了提高操作質量，延長過濾器使用壽命，請用戶在安裝和使用過程中，注意以下幾個方面：

1、專人專管。設備在交付使用之后，建議由專人負責維護和管理，提高管理的高效性。

2、閥門啟閉要緩慢?？焖俚拈_啟閥門容易產生水錘現象，造成管道、閥門和壓力表的損壞，使用時一定要注意，緩慢開啟和關閉閥門。

3、壓力表等易損件，要妥善保護，避免外界不必要的機械損壞。

4、嚴格按照反沖洗流程進行反沖洗工作。錯誤的反沖洗將造成缸體內石英砂受污染，影響過濾的效果。

5、系統長期不運行，須通過排污口排空缸體內所有積水。

6、冬季或溫度較低的時節，也需要通過排污口排除剛體內所有的積水，防止過濾器內部產生冰凍。

產品概述

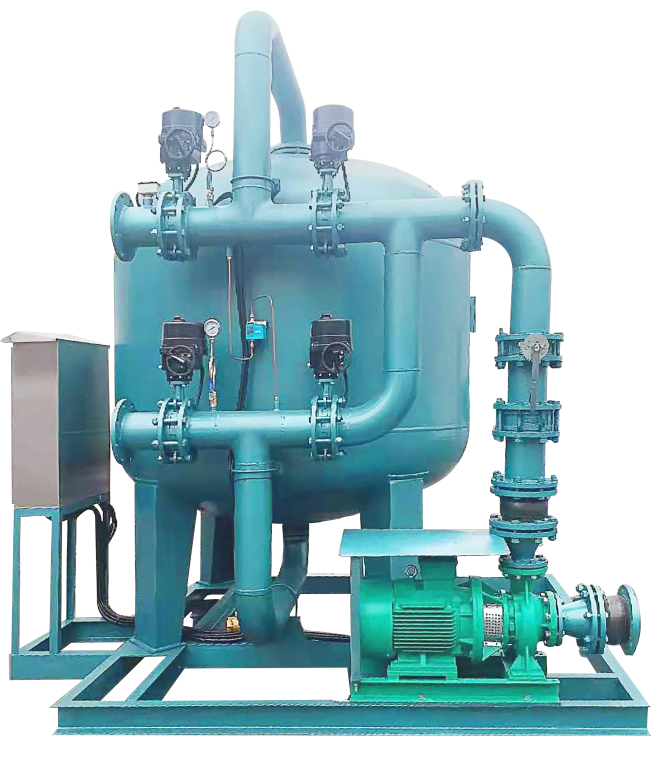

LT全自動淺層過濾系統是由多個標準高速砂缸單元組成，其內部設有獨特的布水器和集水器，擁有獨特的雙向自動沖洗閥，可實現在正常系統運行中多個標準高速砂缸逐個單獨的反沖洗，全自動程序控制。具有反沖洗用水量小，設備安裝方便，易于操作等優點。該設備流量大，無需維護。根據不同的用戶要求，有立式和臥式兩個系列。適用于工業和民用循環水系統的水質處理。

工作原理

我公司結合國外的技術經過多年的努力，研制出全新一代具有自主知識產權的新型過濾器LT全自動淺層過濾系統，該產品具有結構緊湊，自動化程度高，其獨特的結構可使出水濁度在0.5NTU以下，雜質過濾精度可達5微米。本設備可自動反洗，產品不但功能卓越，而且運行成本低廉。

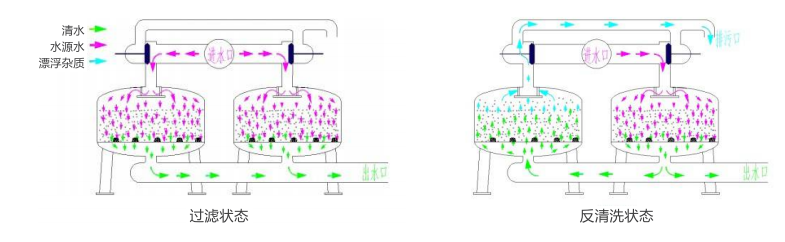

正洗過濾狀態：當系統處于過濾狀態時，未經過濾的水通過自行研制獨特的布水器均勻布水，水以層流狀態通過濾器內的填料層（精制均粒石英砂/石榴石）。當水流過填料層時，雜質被截留在填料層內。過濾器底部有多個均勻分布的集水器，將過濾后的水均勻地收集并引出，平流過濾可以使過濾器在高流速下過濾，仍可達到較好過濾的效果。

反洗狀態：隨著雜質在填料層中不斷聚積，內部壓頭損失將不斷增大。當進、出水壓頭損失達到設定值時，系統將自動激活定壓裝置使其轉換至反洗狀態，當此臺反洗結束，水力閥改變給水方向從而實現逐臺反洗，更便于清洗聚積起來的雜質。當系統處于反洗狀態時，過濾仍然繼續，其中要進行反洗的標準單元砂缸不進行過濾，系統中其它標準單元砂缸仍然在過濾。過濾后的清潔水部分用來反洗標準單元砂缸，其余仍送到用戶處。反沖洗污水則通過水力閥的反洗排水口被排出。在高速砂缸全自動高效過濾系統中，特殊的集水器設計可使填料之間填料相互搓洗，最大限度地提高反沖洗效率，減少所需的反洗水（清潔水），同時反洗時沒有跑料現象。一個標準單元砂缸反洗為2分鐘，反沖洗結束，標準單元砂缸內部壓頭損失減小到合理范圍，定壓裝置給出復原信號，水力閥恢復到過濾狀態，下一個標準單元砂缸則準備進入反洗狀態。

產品技術特點

1、體積小、易安裝、節省空間，使用壽命長?？墒覂仁彝獍惭b、無須建房，節省土建造價。

2、過濾水量大，過濾效果好，過濾流速快，正常濾速可在40/h左右，淺層石英砂過濾器/工業旁濾水處理/旁濾設備根據水質最高可達60m/h；過濾器反洗采用濾后潔凈水，且不必設增壓泵和反洗泵；反洗歷時2-3in,反洗水量<3m3。過濾精度高，雜質過濾精度可在0.10mm以下，出水濁度可小于0.5NTU。

3、自動反沖洗：該設備反沖洗由智能控制系統自動識別與控制，淺層石英砂過濾器/工業旁濾水處理/旁濾設備無需人工干預，即使水中懸浮物發生波動，該設備可以自動調整。

4、供水不間斷：該設備反沖洗時，過濾過程同時進行，系統照常供水。淺層石英砂過濾器/工業旁濾水處理/旁濾設備。

5、采用獨特的布、集水裝置，由于該過濾系統獨特的布水系統及分布非常均勻的集水器使得在整個過濾過程水流呈層狀流，過濾砂床平面在過濾過程中始終平整，出水水質穩定。

6、采用精制優選石英砂或石榴石作為過濾介質，濾料粒徑最小可0.16mm的均質濾料。

7、長期運轉費用低，省電、省水、省維修費用。省電：系統擁有獨特的自動反沖洗閥，砂過濾罐的反沖洗不是同時進行，而是在系統正常運轉情況下，逐個輪流反沖洗，不需要考慮設置反沖洗水泵。同時與其他砂過濾設備相比，其所需要的過濾水泵揚程要低6-7。省水：系統由于其獨特的補水器及集水器，統一規格罐體，使得反沖洗時不需要壓縮空氣就能使介質層非常均勻的膨脹進行有效地反沖洗。反沖洗所用的水是過濾過的清潔水，故所消耗的反沖洗水量小。單個罐的反沖洗水量僅為13/分，反沖洗時間為2-3分鐘。省維修費用：整套系統沒有機械或電動閥門，僅靠獨特多功能閥來控制系統的反沖洗。由于獨特多功能閥無磨損、壽命長，在10年內沒有損壞記錄，管理費用低。

過濾介質和流量

LT可以使用常見的各種過濾介質，但主要是使用石英沙，根據過濾的要求，推薦兩中精度的石英沙：

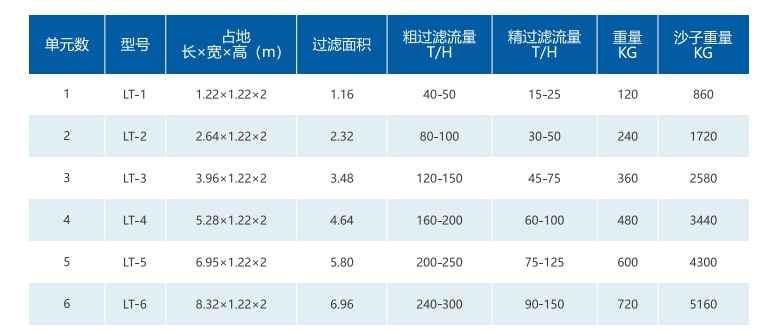

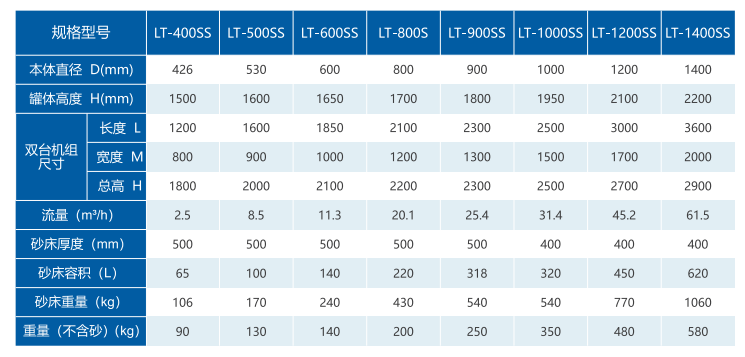

常見過濾系統組合及技術參數

LT全自動淺層過濾系統是由多個標準高速砂缸單元組成，其內部設有獨特的布水器和集水器，擁有獨特的雙向自動沖洗閥，可實現在正常系統運行中多個標準高速砂缸逐個單獨的反沖洗，全自動程序控制。具有反沖洗用水量小，設備安裝方便，易于操作等優點。該設備流量大，無需維護。根據不同的用戶要求，有立式和臥式兩個系列。適用于工業和民用循環水系統的水質處理。

管道材料：碳鋼、PP塑料、UPVC塑料等。

閥門材料：鑄鋼、PP塑料、UPVC等塑料等。

管道接口：標準DN接口，尺寸按照實際要求。

產品應用

1、工業用水的過濾--對水質有一定系統要求。如：鋼廠氧槍水、鍋爐、熱交換器供水的過濾等，可過濾掉水中的雜質，避免管路及噴嘴的堵塞。

2、原水的處理--可對地表河水、湖水、海水、水庫水、井水以及城市自來水作為水源的城市小區分質供水等進行過濾，除去水中的砂粒、懸浮物、藻類、有機物等。

3、農業灌溉--尤其適用于高流量、雜質含量低的水源，如農田水利灌溉、公園及高爾夫球場上草坪的灌溉等

4、食品加工工業用水，造紙行業，電廠工業循環水的處理等，工業及醫療用純凈水的預處理。工業生產水的再循環、工業廢水處理。

5、水產業、游泳及水上樂園等行業。

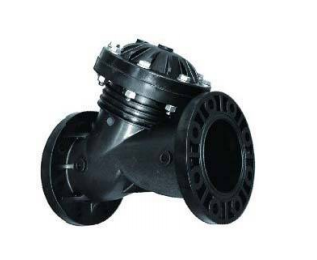

工作特點

增強工程塑料制造，堅固耐用：

Y型隔膜閥采用上下雙控制腔設計，控制水流獨立于流體腔室，從而使閥門控制上更加靈活、可靠耐用，徹底杜絕了單腔控制閥可肯存在的開關不靈、不嚴的隱患；

閥體及閥蓋為玻纖加強NORYL材料，閥門強度高、使用壽命長、耐腐蝕：

特殊處理成型的增強橡膠隔膜片，使用壽命長，抗疲勞強度高：

Y形的流體通道設計降低了閥門的壓力損失，提高了水通量：

常開型與常閉型可輕松實現靈活轉換：

可增加彈簧輔助開（關）、流量限制或開關顯示等功能。

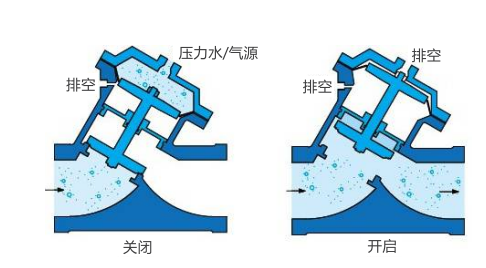

工作原理

關閉閥門：將控制壓力源（水源或氣源，壓力等于或大于來水壓力)引至隔膜上控制腔，隔膜通過閥桿推動閥座，從而截斷來水關閉閥門。

開啟閥門：當隔膜上腔壓力泄壓后，來水通過自身壓力推開閥桿，從而很容易形成通腔，使流體通過。

參數規格

工作壓力：0.1-0.8MPa   工作溫度：4-50℃

典型應用

反沖洗閥應用于至少有兩個并列過濾單元的自動反沖洗過濾系統，即：在反沖洗過程中，經一個過濾單元過濾后的潔凈水作為另外一個過濾單元的沖洗水。

當接受到控制器發出的水力信號后，反沖洗閥內改變水流的流向：關閉進水口，打開排水口，經其它過濾單元過濾后的潔凈水進入此單元進行沖洗，并將沖洗水經排放口排放。
