低位旋膜熱力除氧器

Low Rotary Deaeratorfilm

廣泛的應用

除氧器是電站鍋爐、工業鍋爐系統中必備的設備，其主要功能是降低鍋爐供水中的含氧量，使之達到標準要求，以保證鍋爐、汽輪機組及整個系統的金屬部件在高溫下不發生過度的氧化腐蝕。而熱力除氧器是目前最常用的鍋爐除氧設備。

旋膜除氧器是熱力除氧器的一種，它是在原膜式除氧器的基礎上研究、創新、制造而成的，該除氧器現有四個系列、多種規格、型號，處理量從10t/h到1100t/h不等。

各國對熱力除氧器研究和追求的指標主要是淋水密度（亦稱重度流速）、提升溫度及溶氧的濃度差。旋膜除氧器的效率遠遠高于其它型式除氧器。

各類除氧器的效率

旋膜除氧器的傳熱、傳質方式與已有的液柱式、霧化式和泡沸式不同，它是將射流、旋轉膜和忌掛式泡沸三種傳熱、傳質方式縮化為一體，具有極高的效率。

射流、旋膜和忌掛式泡沸三種傳熱、傳質方式源于石化系統的噴射、降膜和泡沸傳熱傳質方式。不同的是：將噴射冷凝護散管取消，僅利用噴嘴的射流改為飛行冷凝，它不僅具有很大的吸熱功能，而且具有很大的解析能力；將自然降膜改為強力降膜，增加液膜的更新度，并形成液膜沿管壁強力旋轉而卷吸大量蒸汽，增強了傳熱、傳質功能：將相向泡沸改為懸掛式泡沸。提高了層中蒸汽流速高時泛點（飛濺），并始終保持汽（氣）體通道；總之，將獨立的三種傳熱傳質方式縮化為一體，在一個單元的部件內完成。正是由于它具有極高的效率和上述特殊功能，因此突破了已往除氧器的技術性能。

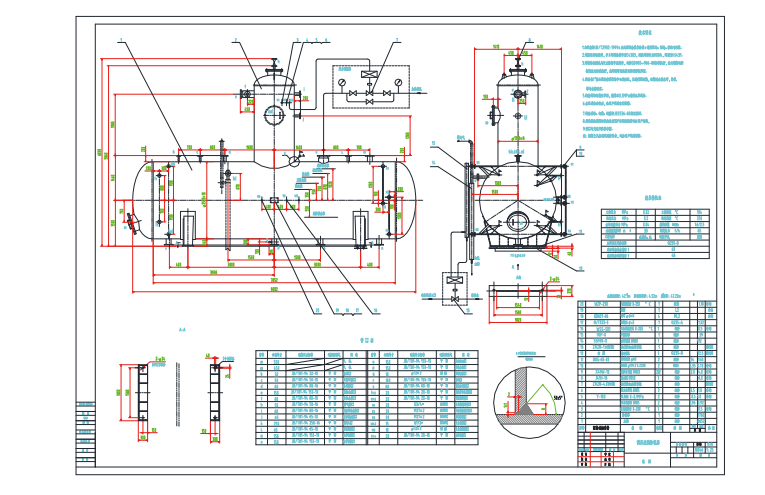

除氧塔結構圖

1、外殼：是由筒身和沖壓橢圓形封頭焊制成。

2、新型旋射起膜器：由水室、汽室、起膜管、疑結水接管、補充水管、疏水接管和一次進汽接管組成。型旋射起膜器的旋射膜管內增加了水膜導向裝置，即使低負荷運行時也能強力降膜，保持最佳的旋射膜裙，凝結水、化學補水、經起膜管呈螺旋狀按一定的角度噴出，形成水膜裙，并與一次加熱蒸汽接管引進的加熱蒸汽和由水箱經液汽網，水篦子上升的二次加熱蒸汽接被加熱到接近除氧器工作壓力下的飽和溫度（即低于飽和溫度2-3℃）并進行粗除氧。一般經此起膜段可除去給水中含氧量的90-95%左右。

3、淋水篦子：是由數層交錯排列的角形鋼制件組成，經起膜段粗除氧的給水及由高加硫水在這里混合時行二次分配，呈均勻淋雨?duì)盥涞窖b在其下的液汽網上。

4、規整填料液汽網：是由許多開狀尺寸相同的單元組成的SW型網孔波紋填料，組成的一個圓筒體，該規整填料保持絲網波紋填料和孔板波紋填料的優點外，而且比表面積大，壓降小，操作彈性大，分離效率高、能耗低，永遠不脫落等特點。給水在這里與二次蒸汽充分接觸，加熱到飽和溫度并時行深度除氧，低壓大氣式除氧器≤15PPb,高壓除氧器≤7PPb。

5、蒸汽分配盤：按一定比例規則均分型制成，使主蒸汽呈現均分狀態。其在無節流下上升加熱軟化水來保證加熱質量，達到飽和溫度下工作除氧。

除氧原理

一級除氧組件

一級除氧組件由簡體、隔板、旋膜管、雙流連通管、水入口混管組焊為一體，并分為水室和水膜裙室

ā.隔板是用來將一次除氧組件與水膜裙室隔開。

b.水入口混管是將各類給水（含補給水）經混合后送入水室，供除氧用?；旃艿奶攸c(diǎn)是利用噴射器的原理將不同壓力、溫度、流量的水平穩混合，順利進入。

c.旋膜管是用無縫鋼管，并在上面鉆射流孔、泡沸孔制成。它是傳熱、傳質的主要部件，

d.雙流連通管亦是由無縫鋼管制成，即化工設備上的自然降膜管，它的主要作用是導回汽水分離器內分離下來的積水和旋膜管帶上來的積水，并排出除氧塔上部的不凝氣（汽）體，同時在管內使兩種介質進行換熱。

e.水膜裙室相當于除氧的霧化區，它是旋轉膜作用的終程。水膜裙即傳熱傳質面積，每個起膜管的水膜裙最大可用面積由試驗測定。由于水膜裙室內的溫度已近運行壓力下的飽和溫度，故水中氧的解析能全部或接近于全部完成。實測結果說明，水膜裙的形態及水膜裙室的容積對除氧效果有直接影響。

二級除氧組件

二級除氧組件由籬組和填料組兩大部件組成。

ā.篦組是由角鋼經切割成條和框架組成。篦條等距焊在框架上，框架為分塊、可拆卸式。篦組的主要作用是將一級除氧后的水進行二次分配.

b.填料組是用網波填料和框架組成?？蚣芤酁榉謮K、可拆卸式。網波填料亦稱液汽網。它是用0.1×04毫米的扁不銹鋼絲編制成網帶，具有Ω型孔眼如下圖所示。除氧器依據需要選用的比表面積為250m2/m3。其填料層為兩層。

c.為固定二次除氧組件，其下部設有托架，上部設有可卸式固定壓件。

其它部件

旋膜除氧塔上部裝設汽水分離器、下部裝設四根加熱蒸汽導管和一根落水管（出水管）（注：小型的一般選用上下各一根大接管、法蘭式連接)。

a.汽水分離器由托架、排汽管和填料組成。選用網波填料作為分離填料。為簡化設備將汽水分離器與除氧塔頂部人孔組焊為一體。檢修時只要將人孔蓋連同汽水分離器一起取下即可。

b.四根蒸汽導管均布于除氧塔的下封頭，落水管設于中心，與水箱上部相應管口對接。制造時要求配裝。這五根管是現場安裝時主要對接口，它們也兼作除氧塔的支腿。

c.除氧塔外壁上的四根支腿，主要作為安裝時吊裝對接口用，與水箱上的支腿用方法蘭連接。安裝后，要將連接螺栓松開約2毫米。

水箱結構

蒸汽導管：除氧塔內的加熱蒸汽是經水箱內上部蒸汽導管接入除氧塔下部升汽管送入除氧塔內底部。蒸汽在除氧塔底部采用噴射方式。向塔內送汽時將水箱內水位上部含有氧的汽體一并帶入，以做到水、汽界面上的汽體中氧的分壓降到最低。

a.再沸騰管：水箱中裝有再沸騰管，作為鍋爐上水時和機組啟動時加熱除氧用，機組啟動帶負荷后即應停止使用。

c.防旋板：水箱下部一般有兩個出水口，采用管端平接，內部不留凸頭，并在各出水管口裝設防旋板，防止低水位時水的旋流及需要相應增加水箱有效容積的問題。試驗證明，水的旋流對水泵汽蝕影響很大，無防旋板時，水箱水位必須保持管徑三倍高度；有防旋板則可降為1.5倍以下。

d.其它附件有給水泵再循環管、平衡容器接口、水封接口、液位計接口等。

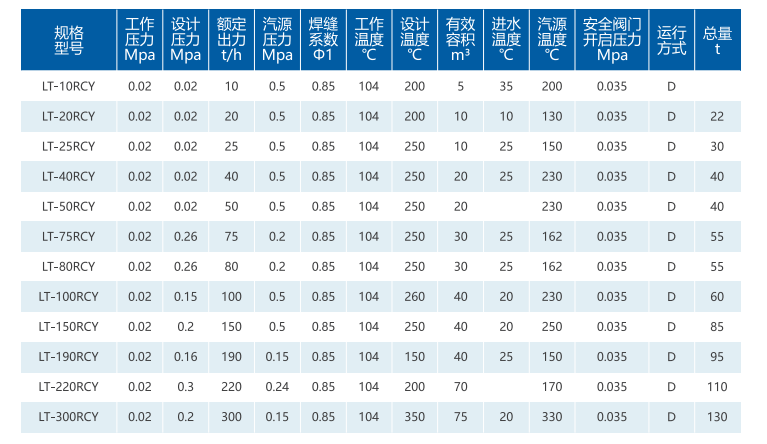

除氧器結構參數表

除氧器安裝

1.1兩個鞍座一為固定鞍座，一個為滑動鞍座，其中滑動鞍座的滑動面之間用圓鋼（φ40）作滑動支撐件（小型設備也可不用

1.2鞍座基礎墊板按B/T4712-92《鞍式支座》附錄C制造，地腳螺栓的安裝及二次灌漿，按設計部門的設計進行。

3、除氧塔的安裝

3.3吊起除氧塔，按正確方位使上下連接法蘭螺栓孔互相對準并找正，擰上連接螺栓并均勻而對稱的加以緊固。

3.4校正除氧塔處于垂直位置（垂直度小于1%）。

4.1.1水壓試驗應在除氧塔器內部及連接管路清洗后和保溫前進行。試驗壓力按圖紙要求。

4.1.2連接好水壓試驗用的加壓泵和加壓管路，在便于監視水壓試驗壓力的加壓管路上安裝兩只壓力表。其量程式應相同，最大量程宜為實驗壓力的2倍，并檢驗合格。

4.1.3水壓試驗用介質應為除鹽水或經過過濾的水，水溫為5~50℃，水要充滿水箱及除氧頭。

4.1.4水壓試驗時所用密封墊片材料應于正式安裝時所用墊片材料相同。

4.1.5開啟除氧塔頂部排向大氣的排氣門，關閉其余有鏈接安置上的閥門或加裝臨時堵頭板并作記錄。

除氧器安裝流程示意圖
