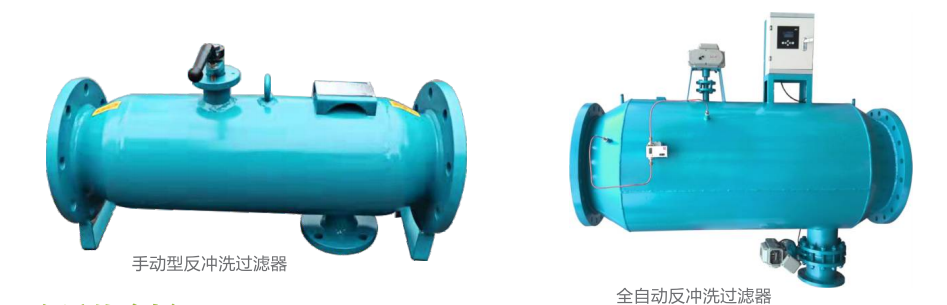

自動反沖洗排污過濾器

全自動反沖洗過濾器

Automatic Backwash Blowdown Filter Automatic Backwash Filter

廣泛的應用

自動反沖洗過濾器廣泛用于治金、化工、石油、造紙、醫藥、食品、采礦、電力、城市給水領域。諸如工業廢水，循環水的過濾，乳化液的再生，廢油過濾處理，冶金行業的連鑄水系統、高爐水系統，熱軋用高壓水除鱗系統。是一種先進、高效目易操作的全自動過濾裝置。

應用領域

1、過濾精度可選不同級別。

2、反清洗方便時間短，流量，壓力損失小。

3、可選控制系統智能化(PLC、PAC)控制，自動化程度高。

4、整個使用過程不斷流

5、高精度過濾，出水水質穩定

6、濾網終身使用，無需更換。

7、安裝使用方便，使用壽命長。

8、可適用于不同原水水質和用水要求

9、易損件少，無耗材，運行費用低，操作管理簡單。

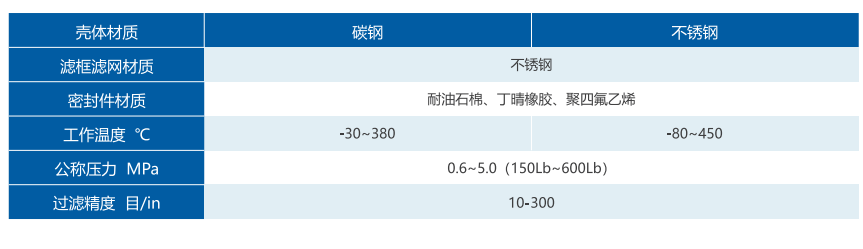

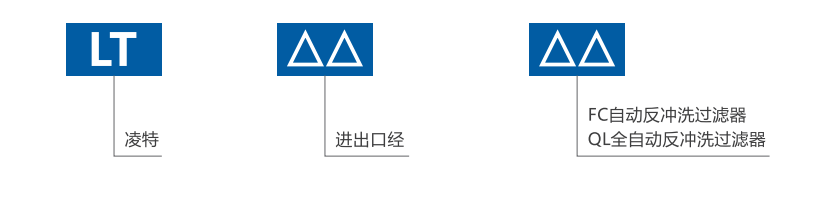

產品型號說明

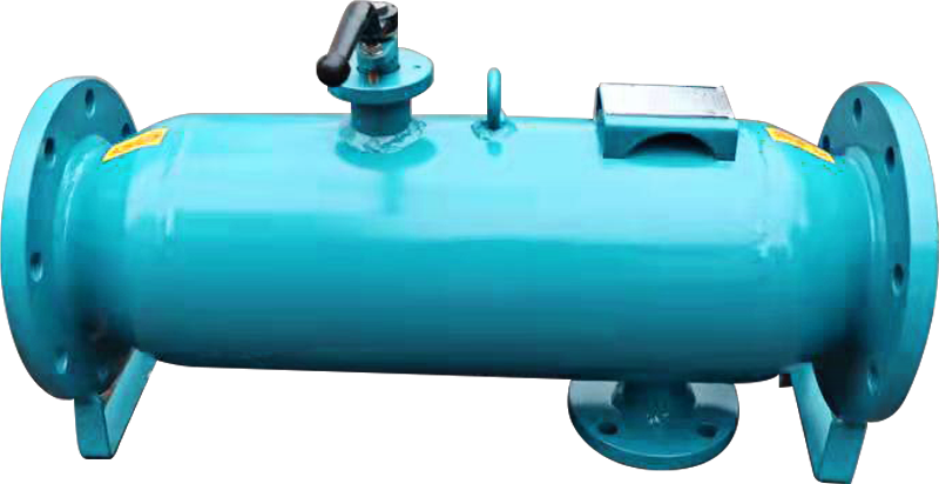

自動反沖洗排污過濾器

產品概述

自動反沖洗排污過濾器是一種用于低質水過濾的設備，同時也可用于其他需要過濾凈化的工藝過程，它在濾筒的前段裝有手動蝶閥，通過手柄調節閥板方向，可以改變水相對濾網的流向，閥板開啟時過濾器處于正常工作狀態，閥板關閉時過濾器處于反洗濾網狀態，設備具有反沖洗方便，且體積小，過濾能力大，操作管理方便等優點。一般安裝在供水前邊、換熱器或執行機構的前面，可不定期沖洗排除雜質，排污時不需停機操作。

工作原理

自動排污過濾器主要由優質碳鋼筒體、特殊結構的不銹鋼模形濾網、反沖洗閥及排污裝置所組成。當過濾器工作時，閥門手柄引導爆閥處于開啟狀態，水流由入口進入過濾器，經過濾網過濾到出口。當過濾器需要排污時，關閉螺閥，打開排污閥，水流經濾網前半段過濾，部分水流由出口流入系統，剩余水流由濾網后半段外側流入內側，經排污口排出，起到反向自動沖洗濾網的作用。這樣整個沖洗過程系統可正常運行，無需停機。

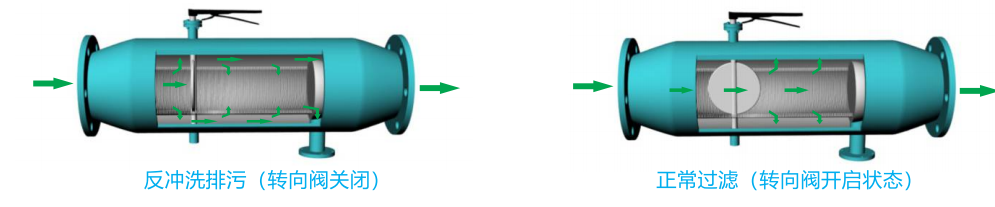

工作原理

1、工作過濾

正常工作時，水流轉向閥為開啟狀態。需處理的水通過濾網過濾由出水口流出，水中的細小顆粒雜質及懸浮物由于慣性作用沉積在排污口附近。

2、沖洗排污

正常沖洗時，水流轉向閥為開啟狀態。當濾網截留水中的細小粒顆粒雜質及忌浮物達到一定數量時，將排污口上的閥門打開即出于水流的作用將粘在過濾器收集段的部分的雜質沖洗直到排出水清激為止，再關閉排污口上的閥門進入正常工作狀態。

3、反沖洗排污

反沖洗時，水流轉向閥為關閉狀態，排污閥開啟，由于壓差作用，水流經前半段過濾網過濾后，進入過濾網外側與殼體夾層，由于壓差作用反向從網筒外進入濾網內，沖洗粘附在網孔上的雜質，并從排污口排出達到清潔過濾網的目的。由于轉向閥關閉，水經過反沖閥后流速增大，反洗效果好。

產品技術參數

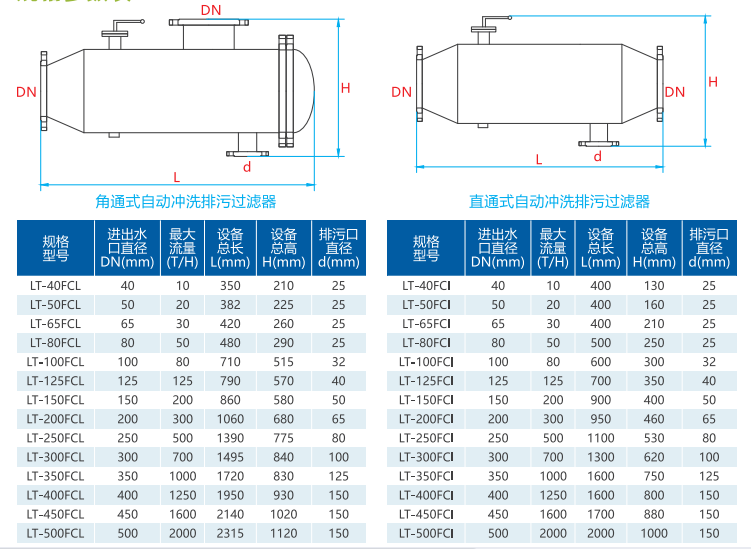

規格參數表

LT-FCL型（直角式）自動反沖洗排污過濾器宜安裝在直角彎管上，LT-FCI型（直通式）自動反沖洗排污過濾器宜水平或垂直安裝，直通式當垂直安裝時，水流方向應該是自上而下，安裝時應注意外殼上箭頭方向必須與水流方向一致?？筛鶕?jù)用戶需要訂制非標準流量的產品和工作壓力更高的產品。

性能特點與安裝

1、全自動反沖洗排污過濾器運行管理方便、過濾速度高、沖洗簡單可靠、反沖洗能力強。

2、定時或壓差控制方式，可全自動進行過濾器排污清洗，并保證過濾器的高效使用。

3、控制箱設有過濾器工作狀態、清洗狀態、及故障狀態指示，及相應信號的輸出，操作簡便。

4、沖洗、反沖洗時間可調整，排污量小于正常工作流量的10%.

5、安裝參照凌特自動反沖洗排污過濾器。

6、控制箱安裝在控制室或過濾器附近。

7、按控制箱標示的接線端予標號和接線圖進行接線。注意接地線的正確接地，以確保安全。

安裝、使用、維護

1、直接安裝在系統管道上，不需任何支撐結構，一般靠近被保護的設備前。

2、沖洗可分兩階段進行。一是清洗排污階段，打開排污閥約30秒的時間，根據管內雜質情況定，讓雜質從排污口排出；二是反沖洗階段，排污閥仍打開，開啟水流轉向閥約30秒，將粘附在過濾網上的留物反沖洗排出。

3、該設備無易損件，只定期根據水質進行排污即可4、安裝時根據設備標識水流方向，進出口切勿裝反。

5、進出口要裝壓力表，根據進出口壓力表讀數確定反洗時間。

6、閥柄在不同工作狀態時，方向亦不相同，請根據出廠說明操作。

7、設備處于長期不用狀態時，將設備內水排凈。

8、設備安裝環境應防凍.

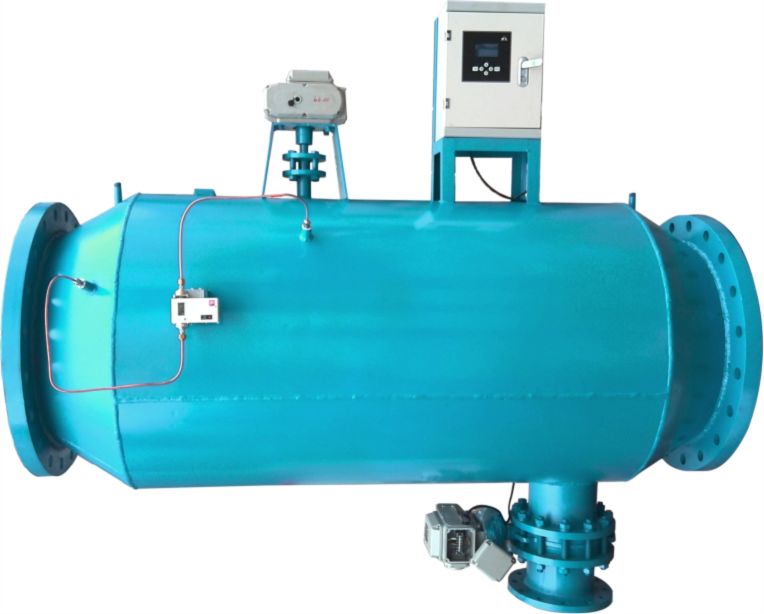

全自動反沖洗過濾器

產品概述

全自動反沖洗排污過濾器，是在凌特自動反沖洗排污過濾器的基礎上，利用過濾網前后壓力差（即阻力）并依靠自動化元件和電動執行機構，全自動完成過濾、清污、排污全過程的過濾器。全自動反沖洗排污過濾器除具有自動反沖洗排污過濾器的全部性能外，還實現了全自動化，自動過濾排污和自動反沖洗清污，本型號過濾器除壓差控制外，還有定時控制，可根據需要設置時間，從而實現定時全自動反沖洗過濾排污。且其清污、排污是在線過濾過程中一同完成的，不必停止水流運行。

產品特點及應用范圍

全自動反沖洗排污過濾器適用于各種供水系統、工藝水系統及工業冷卻水系統，特別是24小時連續運行的不停機系統，可以濾去水中的各種機械雜質，可選擇不同過濾精度，確保系統設備的安全可靠運行。是進口過濾器的理想替代產品，各項指標完全達到進口產品的同等水平。

結構形成

全自動反沖洗排污過濾器主要由殼體、不銹鋼過濾網筒、雜質收集段，電動雜質排污口、電動水流轉向蝶閥、檢測機構、執行機構和控制箱組成。

按安裝型式及水流方向的不同分為直通式和角通式兩種。

性能參數

流量：15m3/h~7900m3/h

工作壓力：0-5Mpa

過濾網規格：DN40~801.6mm、DN100-6002.0mm 、DN700~10003.0mm(也可按用戶要求)

介質：水及液體

溫度范圍：≤180℃

電動執行器電源：AC380V,AC220V/50HZ

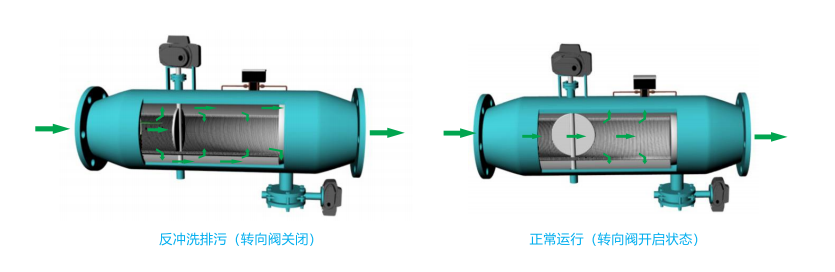

工作原理

1、定時反沖洗排污

定時清洗排污，可設定時間為2-24小時動作。當定時時間到，電動執行器打開排污閥，過濾器進行排污30-60秒，然后電動執行器將轉向蝶閥旋轉90至阻擋濾筒位，改變水流途徑，進行反沖洗排污30-60秒。轉向蝶閥復位，繼續排污3-5秒，然后關閉排污口。

2、壓差控制排污

壓差控制器動作值可設定為0.03-0.07MP,當過濾器前后壓差達到壓差控制器設定值時，壓差控制器動作，過濾器排污閥開啟，30-60秒結束，轉向蝶閥復位，繼續排污3-5秒，關閉排污閥。

3、手動控制

通過控制箱上按鈕，可直接控制清污、排污。

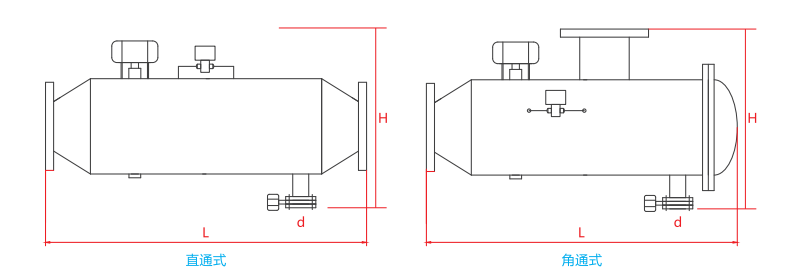

產品結構及參數

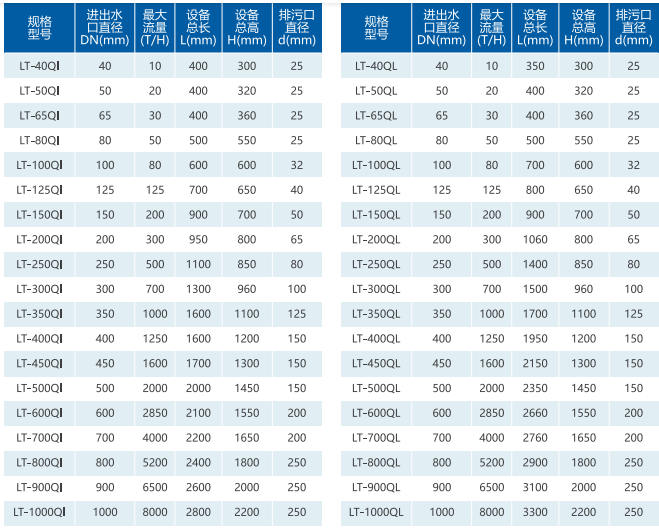

直通式參數

產品特點與技術創新

1、功能明顯：過濾效果好，運行管理方便，過濾速度高，沖洗簡單可靠，反沖洗能力強、不需動力、節能。

2、工作可靠：過濾器在全流量下能正常工作，既保持高的流量，又具有低的壓力降（小于0.05-0.1m水柱），避免了由于流速低而造成的表面污漬。

3、安裝簡單：直接安裝在管網系統上，不需要任何支撐結構，且水平豎直安裝均可，效果相同。

4、操作簡單：接通電源即可，排污時間僅數分鐘，工作量小，勞動強度低。

5、節能投資運行費用：無后期消耗性配件，節約成本無需人工干預，節約了大量人工費用，

6、杜絕后患：設備用原材料均為優質產品，避免因設備故障帶來的麻煩。
